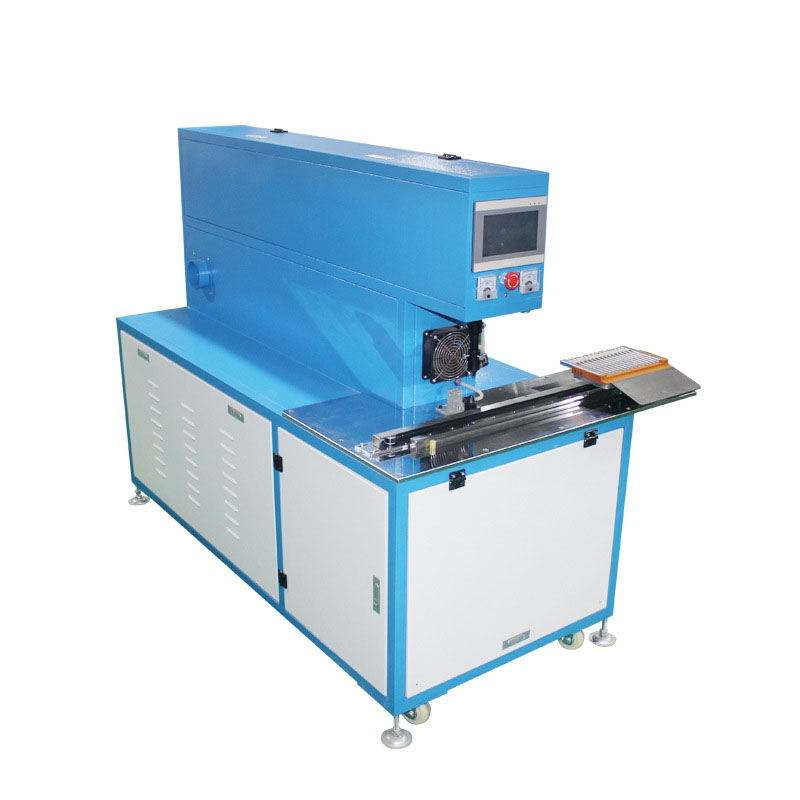

Лазерная машина для круговой резки и зачистки проводов CO₂ с электрическим подвижным столом (специально для коаксиального кабеля и сверхтонкого электротехнического провода)
Назначение оборудования
Данное оборудование использует двухголовые CO₂ лазеры с электрическим горизонтальным подвижным столом для осуществления круговой резки и зачистки кабельной продукции.
Подвижный стол оснащен электрическим модулем с раздельной регулировкой скорости для холостого хода и позиции резки, что экономит время холостого хода, обеспечивая при этом достаточное время резки в рабочей позиции.
Верхний и нижний лазеры имеют независимые выключатели и регулировку мощности, что позволяет независимо настраивать процессы верхней и нижней резки.
Фокусировка лазера легко регулируется, оборудование совместимо с кабелями всех размеров.
Типичные области применения включают легкую резку и зачистку сверхтонких коаксиальных кабелей, проводов типа "железный гибискус", стекловолоконных проводов, слюдяных проводов и высокотемпературных проводов, а также удаление экранирующих слоев из майлара.
(Для ручного подвижного стола достаточно заменить электрический тип на ручной.)
Особенности оборудования
1.
Электрический подвижный стол прост в управлении; одна кнопка запускает и выполняет резку, затем возвращает стол для разгрузки.
2.
Достаточное рабочее пространство, поддерживает максимальный ход резки 300 мм.
3.
Специальный метод ограничения лазерного луча, минимальное потребление лазерной проволоки ≤0,1 мм.
4.
Опционально доступен ручной подвижный стол с произвольно регулируемой скоростью резки.
Комплект поставки
| Тип аксессуара | Количество | Тип аксессуара | Количество |
| Laser | ×2 | Slide Table Motor | ×1 |
| Power Cord | ×1 | Workbench | ×1 |
| Tools | ×1 | Touch Screen All-in-one Machine | ×1 |
| Foot Switch | ×1 | Air Pipe | ×1 |
Механические компоненты
Включая дисплей мощности верхнего и нижнего лазера,
вентилятор вытяжки дыма, верхний и нижний лазеры, сенсорный экран, кнопку аварийной остановки,
операционные кнопки, электрический скользящий стол и т.д.
Параметры продукта
| Параметр | Конкретное содержание |
| Модель продукта | CLS60-D |
| Мощность лазера | 60W×2 |
| Длина волны лазера | 10.6MM |
| Режим работы | Электрический скользящий стол (Ручной скользящий стол) |
| Скорость зачистки | Регулируемая |
| Точность позиционирования | ≤0.1MM |
| Повторяемость позиционирования | ≤0.05MM |
| Вес | 180KG |
| Размеры | 1550×1000×1250MM |
Диаграммы частично готовой продукции
Показывают эффект зачистки различных кабелей, обработанных этим equipment (such as ultra-fine coaxial cables, multi-core
cables, etc.).
Список упаковки, описание габаритов и веса
•
Содержимое упаковки: Основная машина ×1, Шнур питания ×1, Инструменты ×1
•
Габариты внешней упаковки: 1700×1050×1450 мм
•
Общий вес: 200 кг
