I. Обзор продукта

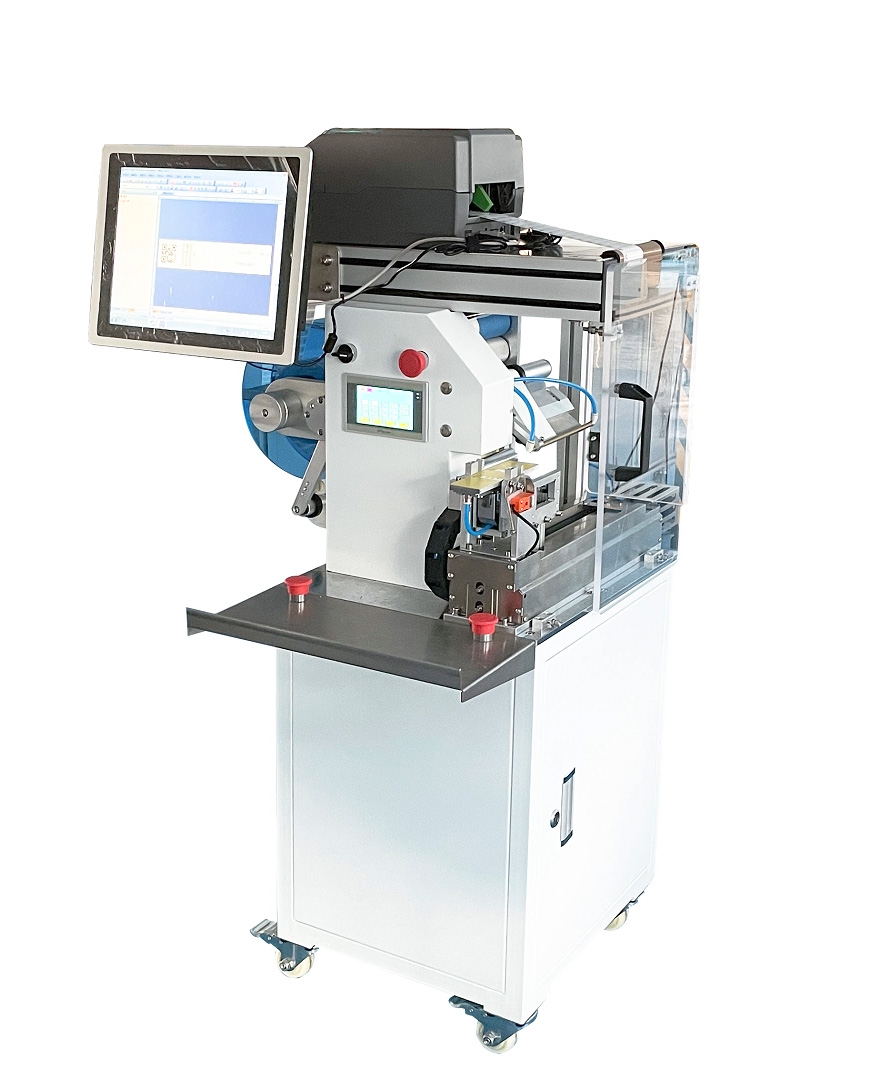

Полуавтоматическая машина для складывания и маркировки проводов JW-T107 — это эффективное маркировочное оборудование, разработанное для удовлетворения потребностей в складывании и маркировке различных небольших и средних продуктов.
Используя специальные оснастки и технологии точного управления, оборудование может адаптироваться к сценариям маркировки различных спецификаций, сочетая гибкость и стабильность.
Оно широко используется в таких отраслях, как провода, товары повседневного спроса, упаковка пищевых продуктов и других, что может значительно повысить эффективность и стандартизацию маркировки, а также снизить ошибки ручного труда.
II. Основные технические параметры
|
Категория параметра
|
Конкретные спецификации
|
|
Подходящие спецификации рулона этикеток
|
Внутренний диаметр: ￠76мм, Внешний диаметр: ￠240мм
|
|
Точность маркировки
|
±0.5-1мм (без учета погрешностей самого продукта и этикетки)
|
|
Скорость маркировки
|
900-1000шт/ч (фактическая скорость зависит от размера этикетки и навыков оператора)
|
|
Диапазон применимого диаметра провода
|
Стандарт: 4MM-10MM; возможна настройка для размеров за пределами этого диапазона
|
|
Подходящие спецификации этикеток
|
Длина: 10мм～40мм (возможна настройка
для других размеров); Ширина (направление складывания): 30мм～130мм
|
|
Габаритные размеры машины
|
Приблизительно
650мм×780мм×1100мм (Длина×Ширина×Высота)
|
|
Подходящий источник питания
|
220V/50HZ, Номинальная мощность: 0.25KW
|
III.
Детали основной комплектации
(I) Конфигурация основного механизма
|
Категория механизма
|
Название механизма
|
Количество
|
Основные материалы
|
|
Основные исполнительные механизмы
|
Механизм размотки
|
1 комплект
|
Нержавеющая сталь, Акрил,
Алюминиевый сплав
|
|
|
Направляющий механизм для этикеток
|
1 комплект
|
Алюминиевый сплав
|
|
|
Механизм прижима этикетки
|
2 комплекта
|
Алюминиевый сплав, Марганцевая
листовая сталь
|
|
|
Механизм отслаивания этикетки
|
1 комплект
|
Нержавеющая сталь, Алюминиевый
сплав
|
|
|
Тяговый механизм
|
1 комплект
|
Алюминиевый сплав, Сталь,
Резинообкладной ролик
|
|
|
Механизм перемотки
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Складывающий механизм
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
Нержавеющая сталь, POM
(Полиоксиметилен)
|
|
|
Механизм складывания
|
1 комплект
|
1 комплект
|
Алюминиевый сплав, Нержавеющая
сталь
|
|
Рама и вспомогательные конструкции
|
Рама
|
1 комплект
|
Сталь
|
|
|
Электрошкаф
|
1 комплект
|
Окрашенный листовой металл
|
|
|
Направляющая рельса
|
1 комплект
|
HIWIN (Тайвань)/Отечественный
высококачественный бренд
|
|
|
Регулировочная база
|
1 комплект
|
Silver branch, Алюминиевый
материал, Подшипник
|
|
|
Ходовой винт
|
1 комплект
|
TBI/Отечественный высококачественный
бренд
|
(II) Основная электрическая конфигурация
|
Категория электрооборудования
|
Наименование электрооборудования
|
Количество
|
Вариант бренда
|
|
Управляющее ядро
|
PLC контроллер
|
1 комплект
|
Wecon
|
|
|
Сенсорный экран
|
1 комплект
|
Wecon
|
|
Приводная система
|
Тяговый двигатель
|
1 комплект
|
Keli'er/Ruitte
|
|
|
Привод тягового двигателя
|
1 комплект
|
Keli'er/Ruitte
|
|
|
Двигатель подачи этикеток и привод
|
1 комплект
|
Keli'er/Ruitte
|
|
Детекция и вспомогательная электрика
|
Датчик обнаружения этикеток
|
1 комплект
|
Sick (Германия)/Boyi Jingke
|
|
|
Импульсный источник питания
|
1 комплект
|
Mean Well (Тайвань)
|
|
Пневматические компоненты
|
Цилиндр
|
2 комплекта
|
Airtac/Xingchen
|
|
|
Соленоидный клапан
|
6 штук
|
Airtac
|
|
|
Вакуумный генератор
|
1 комплект
|
SNS
|
IV. Основные функции и сценарии применения
(I) Основные функции
1. Технология складывания и маркировки: Используется точный метод складывания и маркировки с применением специальной оснастки, что позволяет осуществлять стабильную маркировку изделий различных размеров, обеспечивая ровное нанесение этикетки и точное позиционирование.
2. Гибкая адаптируемость: Возможность быстрого переключения для удовлетворения потребностей в маркировке проводов, труб, мелких предметов домашнего обихода и других изделий без масштабной перенастройки оборудования, обладает высокой совместимостью.
3. Эргономичный дизайн управления: Оснащена профессиональным сенсорным экраном и системой управления на базе ПЛК, отличается понятной логикой работы и простотой использования, что снижает затраты на обучение персонала.
(II) Типичные сценарии применения
• Категория электронных проводов: Складывание и маркировка силовых кабелей, кабелей передачи данных, кабелей наушников и т.д.;
• Категория пластиковых изделий и предметов домашнего обихода: Пластиковые трубы, вешалки, столовые приборы, одноразовые миски и тарелки и т.д.;
• Категория пищевой упаковки: Складывание и маркировка леденцов, желе и других закусок с этикетками, имеющими отверстие для подвешивания;
• Прочее: Мелкие и средние изделия, требующие складывания и маркировки или маркировки с отверстием для подвешивания.
V.
Дополнительные функции
1.
Модуль онлайн-печати и маркировки: Опционально
штрих-код принтер + компьютер + профессиональное ПО, позволяющее печатать динамическую
информацию, такую как штрих-коды, QR-коды на этикетках в реальном времени, реализуя
интегрированную операцию "печать-маркировка";
2.Кастомизация круговой маркировки по окружности провода:
Поддерживает кастомизацию функции полной круговой обёрточной маркировки
для продуктов типа круглого провода, чтобы удовлетворить потребности в маркировке специальных продуктов.
За
подробностями обращайтесь к соответствующему коммерческому персоналу.
